压铆螺柱简介

压铆螺柱从外表形状来看是带内螺纹的压铆标准紧固件。压铆螺柱头部呈六角形,身部为圆柱状,六角头与圆柱状间有一道退刀槽,圆柱内部带有螺纹,也称其为压铆螺母柱。将它固定到一个零件上,便产生一个可以装配的内螺纹,再用螺钉之类的进行紧固。

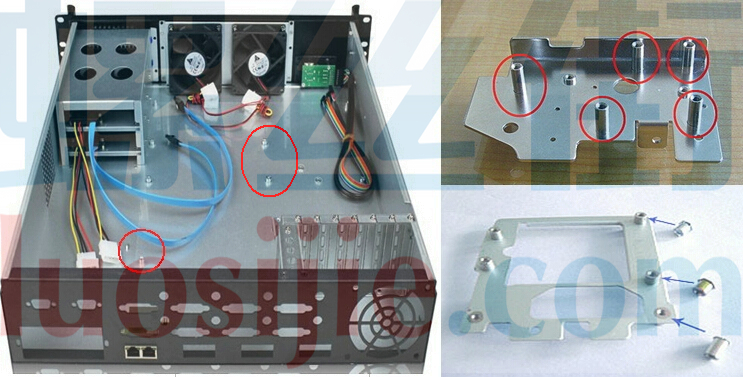

下图是压铆螺柱固定后的效果图:

压铆螺柱固定效果

压铆螺柱从使用需求上可分为通孔压铆螺柱和盲孔压铆螺柱两种,主要区别在于螺柱的头部,有孔的是通孔的,没孔的就是盲孔的。通孔压铆螺柱比较常用,表面多采用蓝白锌电镀。下图两张图片就可以看出它们的差别。

so通孔压铆螺柱 VS bso盲孔压铆螺柱

通孔压铆螺柱又分为通孔半牙压铆螺柱SO和通孔通牙全螺纹压铆螺柱SOO。需要注意的是通孔半牙压铆螺柱在长度超过10MM就变成通孔通牙,标准参考通孔半牙。

重点来了,压铆螺柱标准是怎样的呢?

压铆螺柱标准得从好几个方面来说:压铆螺柱规格尺寸、表示方法的标准、安装的各项参数标准等等,下面将一一为你揭晓。

通孔压铆螺柱SO/SOS/SO4/SOA标准

通孔压铆螺柱规格及标准参数(通孔半牙/全牙):

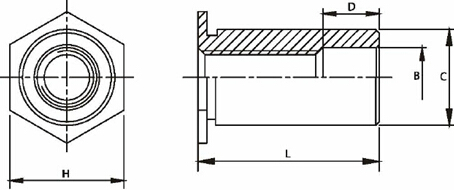

so通孔压铆螺柱尺寸

公制通孔压铆螺柱规格参数表 单位尺寸:MM

so通孔压铆螺柱规格参数

美制通孔压铆螺柱规格参数表 单位尺寸:英寸

螺纹尺寸 型号TYPE 螺纹代码 长度码LENGTH CODE "L" 最小板厚 板孔径 C B H 最小
边距
碳钢  不锈钢  硬化不锈钢        +0.002 -0.005
长度码L/32英寸 +.003 -.005 ±.005 ±.004
.112-40     (#4-40) SO SOS SO4 SOA 440 4 12 20 28 .040 .166 .165 .125 .187 .230
.112-40     (#4-40) 6440 6 14 22 30 .040 .213 .212 .125 .250 .270
.138-32   (#6-32) 632 8 16 24 32 .040 .213 .212 .156 .250 .270
.138-32   (#6-32) 8632 10 18 26 34 .050 .281 .280 .156 .312 .310
.164-32   (#8-32) 832         .050 .281 .280 .188 .312 .310
.190-32   (#10-32) 032         .050 .281 .280 .203 .312 .310
  D ±.01 NA .187 .312 .432

通孔压铆螺柱SOO/SOOS/SOO4/SOOA标准

通孔压铆螺柱规格及标准(通孔通牙全螺纹):

soo通孔压铆螺柱尺寸

公制通孔压铆螺柱规格参数表 单位尺寸:MM

soo通孔压铆螺柱规格参数

美制通孔压铆螺柱规格参数表 单位尺寸:英寸

螺纹尺寸 型号TYPE 螺纹代码 长度码LENGTH CODE "L"  最小板厚 板孔径 C H 最小边距
碳钢  不锈钢  硬化不锈钢  +0.002 -0.005
长度码L/32英寸 +.003 -.005 ±.004
.112-40     (#4-40) SOO SOOS SOO4 SOOA 440 4 12 20 .040 .166 .165 .187 .230
.112-40     (#4-40) 6440 6 14 22 .040 .213 .212 .250 .270
.138-32   (#6-32) 632 8 16 24 .040 .213 .212 .250 .270
.138-32   (#6-32) 8632 10 18 26 .050 .281 .280 .312 .310
.164-32   (#8-32) 832       .050 .281 .280 .312 .310
.190-32 (#10-32) 032       .050 .281 .280 .312 .310

盲孔压铆螺柱BSO/BSOS/BSO4/BSOA标准

盲孔压铆螺柱规格及标准:

bso盲孔压铆螺柱尺寸

公制盲孔压铆螺柱规格参数表 单位尺寸:MM

bso盲孔压铆螺柱规格参数

美制盲孔压铆螺柱规格参数表 单位尺寸:英寸

螺纹尺寸 型号TYPE 螺纹代码 长度码LENGTH CODE "L" 最小板厚 板孔径 C H 最小边距
碳钢  不锈钢  硬化不锈钢           +0.002 -0.005
长度码L/32英寸 +0.003 -0.005 ±0.005
.112-40     (#4-40) BSO BSOS BSO4 BSOA 440 10 14 16 22 0.040 0.166 0.165 0.187 0.23
.112-40     (#4-40) 6440 12   18 24 0.040 0.213 0.212 0.250 0.27
.138-32   (#6-32) 632     20 26 0.040 0.213 0.212 0.250 0.27
.138-32   (#6-32) 8632       28 0.050 0.281 0.280 0.312 0.31
.164-32   (#8-32) 832       30       32 0.050 0.281 0.280 0.312 0.31
.190-32 (#10-32) 032       34 0.050 0.281 0.280 0.312 0.31
  F 最小尺寸 Min dimension 0.156 0.187 0.25 0.375

压铆螺柱其实并没有特定的国家标准,是沿用美国专业电子行业标准,专为钣金行业设计使用的一款紧固件产品。

从以上压铆螺柱规格参数表可以看出,压铆螺柱有公制和美制之分,压铆螺柱规格范围以螺纹来分的话,公制的从M3~M6,美制的从#4-40至#10-32,长度最长可至34。螺柱的长度码表示压铆后外露部分的长度﹐而螺纹代码则表示压入部分的高度。



压铆螺柱类型区别

上文中我们提过压铆螺柱按使用需求不同分为通孔和盲孔,那么它们之间有些什么区别呢?相信大家看了前面的SO通孔压铆螺柱和BSO盲孔压铆螺柱的对比照后,是很容易区别它们的,就是一个头部有孔一个头部没孔。

作为都是通孔压铆螺柱的SO和SOO之间又有什么不同呢,SO通孔全牙和SO通孔半牙又该怎么区分?

如果仔细看过压铆螺柱规格参数的你们,一定发现了SOO无论它的长度是多少都是全螺纹了。而SO分为全螺纹和半螺纹,当它的长度较短时是全螺纹,当长度超过10MM后就变为通孔通牙半螺纹了,同样的可以参考压铆螺柱规格参数表。

类型 代码 材质 区别
通孔压铆螺柱 so 碳钢 长度短于10MM是全螺纹,长度超过10MM则变成通孔通牙半螺纹
sos 不锈钢
通孔压铆螺柱 soo 碳钢 无论长度多少都是通孔全螺纹
soos 不锈钢
盲孔压铆螺柱 bso 碳钢 盲孔螺纹
bsos 不锈钢

还是图片比较直观,下图是不锈钢压铆螺柱SOS和碳钢压铆螺柱SO,一个是通孔全牙,一个是通孔半牙。看出区别了吗?

sos通孔压铆螺柱 VS so通孔压铆螺柱

图上的不锈钢压铆螺柱sos,在so后面多加了个S,是代表它是不锈钢材质的,接下来我们就来讲讲压铆螺柱材质。

压铆螺柱材质

压铆螺柱材质上分为:碳钢压铆螺柱(1008,1215)、不锈钢压铆螺柱(sus303)、不锈铁压铆螺柱(sus416)、铝压铆螺柱(6063)四大类。使用碳钢或不锈铁生产的压铆螺柱,要热处理和表面镀锌或镀镍。铝材质的不大常用,这里不作详细介绍。

我们经常提到的SO、SOO、BSO、SOS、SOOS、BSOS指的是压铆螺柱型号的代号,也代表压铆螺柱材质。例如:SO-M3-6-ZI。我们目前也是采用这种标注方式。

那么这些不同型号的压铆螺柱是用的哪些材质呢?请看下图表格

代码 材质 类型
SO 1215 通孔半牙/全牙压铆螺柱
SOS 303
SOO 1215 通孔通牙全螺纹压铆螺柱
SOOS 303
BSO 1215 盲孔压铆螺柱
BSOS 303

碳钢、不锈钢、不锈铁三种材质,依据它们各自不同的特性,除了制作工艺上不同外,在外观上也有明显的区别:碳钢压铆螺柱正常情况下都要电镀,不锈钢压铆螺柱不需后处理,不锈铁压铆螺柱真空热处理后还需做钝化。

表面处理的方式还是很多的,可以根据不同需求来做,下面是些常见的表面处理方式

表面处理 FINISH 代码
镀锌 白锌 ZINC CLEAR ZI
蓝锌 ZINC BLUE ZU
彩锌 ZINC YELLOW ZC
黑锌 ZINC BLACK ZB
镀镍 亮镍 NICKEL FLASH NI
镀铬 亮铬 CHROME FLASH CR
镀锡 亮锡 TIN FLASH ET
本色 自然本色 NATURAL NL

压铆螺柱标注方式

说到标注方式,顺便解释下这些字母、数字都代表什么意思,就拿SO(S)-3.5M3-6-ZI来说吧:

SO代表螺柱类型,后面加上S表示材质是不锈钢,碳钢默认后面不带其它代号。3.5M3代表螺纹代码,螺纹代码有M3、3.5M3、M4、M5、M6。6表示长度代号,范围3-34。ZI代表表面处理代码,是镀锌(Zinc)的简称。

对美制的螺柱也是相同的标注方式,不同是的螺纹代码用440、6440、632、8632、832、032等表示,美制的长度代号是表示32分之几英寸,公制则直接表示多少MM。如长度代号是6,公制表示6MM,而美制表示6/32英寸,即4.76MM。

压铆螺柱安装方法

压铆螺柱的安装方法比较简单,不过虽然简单也还是有讲究的,如果不正确的安装会造成压铆后不牢固的现象。

安装步骤:

1、将薄板水平放置于工装上。

2、将压铆螺柱置入薄板开孔内。

3、设置好压铆机的各项参数。

4、压铆机均匀的下压。

5、将螺柱与薄板压平整

6、完成安装

采用自动化安装的示意图:
自动化安装示意图:

为了保证压铆螺柱在安装完成后能够保持稳定的工作性能,需要专用的铆压设备进行安装,通过压力机将六角头压入薄板的预置孔内,注意预置孔的孔径一般略大于压铆螺柱的圆柱外径,使孔的周边产生塑性变形,变形部分被挤入压铆螺母柱的退刀槽内,使压铆螺母柱铆紧于薄板上。

安装时一定要保持铆压机和压铆螺柱的头部垂直平衡,均匀的下压,使压铆螺柱的六角边和薄板咬合平整,防止滑动和脱落。

注意:安装压铆螺柱一定要用专用的设备,切记不可冲击敲入!不可冲击敲入!不可冲击敲入!

重要的事情说三遍。这种安装方式会导致安装过程中受力不均,严重影响使用性能。

从上面的安装示意动图,应该对压铆螺柱的安装方法有了初步的认识,刚才说到预置孔,那么开孔的尺寸应该多大才合适?各项参数应该依什么标准设置?安装完成后的验证标准又是如何?

压铆螺柱的开孔尺寸,分公制和美制,整理如下表。

公制压铆螺柱的开孔尺寸表:

型号 代码 底孔尺寸(MM)+0.08
M3*0.5 (B)SO(O)(S)-M3 4.2
M3*0.5 (B)SO(O)(S)-3.5M3 5.4
M3.5*0.6 (B)SO(O)(S)-M3.5 5.4
M4*0.7 (B)SO(O)(S)-M4 7.1
M5*0.8 (B)SO(O)(S)-M5 7.1
M6*1.0 (B)SO(O)(S)-M6 8.8

美制压铆螺柱的开孔尺寸表:

型号 代码 底孔尺寸(MM)+0.003
#4-40 (B)SO(O)(S)-440 0.166
#4-40 (B)SO(O)(S)-6440 0.213
#6-32 (B)SO(O)(S)-632 0.213
#6-32 (B)SO(O)(S)-8632 0.281
#8-32 (B)SO(O)(S)-832 0.281
#10-32 (B)SO(O)(S)-032 0.281

表中M3和3.5M3的区别在于,都是M3的牙,但3.5M3的壁厚比比M3大,即底孔不一样的。M3的底孔是4.2MM,而3.5M3的底孔是5.4MM。

板材孔径尺寸要精确控制,按0±0.08的公差尺寸加工,最好是冲孔,螺柱一般应从板材的断开面安装。

压铆螺柱安装力、扭力及推出标准

压铆螺柱的各项参数标准(安装力、推出力、扭出力、拉出力),公制和美制的标准也不同,详细的参数如下表所示。

公制各材质的压铆螺柱测试参数标准:

压铆螺柱安装力、扭力标准

美制各材质的压铆螺柱测试参数标准:

压铆螺柱安装力、扭力标准

需要再说明一下,图上表格所示的各项参数标准,均为在指定条件下按正常的操作流程安装所得数值的平均值,仅供参考。安装孔的尺寸,安装板材质及操作步骤的变化,都会导致最终测试数据的差异。


压铆螺柱的优点和应用范围

介绍了压铆螺柱的规格和标准,简单说说它的优点和用途吧。

压铆螺柱的优点:

1、装备方便,提高装配效率

2、背面完全嵌平,保证了板材的平面光滑美观

3、能满足多种设计要求


压铆螺柱因其结构的特殊性,广泛应用于钣金、薄板、机箱、机柜,还有一些电子、电器、机械产品等上面。

通孔压铆螺柱



最后,选用压铆螺柱时,必须根据所用板材的厚度确认尺寸范围,低碳钢板材硬度必须小于70RB,不锈钢板材硬度必须小于80RB。我司现提供的压铆螺柱包含有常见的碳钢压铆螺柱和不锈钢压铆螺柱,型号规格齐全,可参考压铆螺柱规格型号定货,也可根据需要特别订制,欢迎选购。
