DIN934六角螺母标准与规格

链接来源
本页面来源于如下商品的介绍链接,如需购买具体商品,请点击:
DIN934六角螺母:http://www.luosijie.com/list.html?cat_id=130
DIN934六角螺母简述

DIN934六角螺母,又称六角螺帽,螺纹分公制粗牙和细牙两种,产品等级A级和B级,A级用于规格小于等于M16的规格,B级用于大于M16的规格。

六角螺母常与螺栓、螺杆配合使用。粗牙六角螺母自锁能力和止退性均差于细牙六角螺母,但锁紧力大于细牙六角螺母;细牙六角螺母止退性好适合防振,便于调整间隙,但锁紧力差于粗牙六角螺母,适合要调整间隙或力矩的场所。一般情况下,没有特殊要求的都选用粗牙螺纹。

如下图,性能等级为A2-70的不锈钢六角螺母:

六角螺母

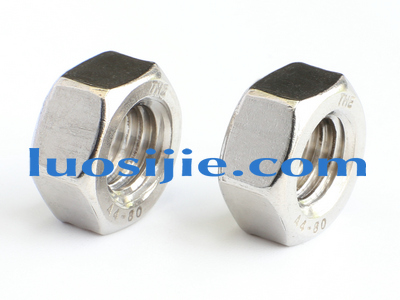

品牌THE东明,性能等级A4-80的不锈钢六角螺母:

六角螺母
DIN934六角螺母标准

DIN934六角螺母是德国在1987年发布的标准DIN934-1987,标准规定了产品等级为A级(≤M16)和产品等级为B级(>M16)的螺纹规格为M1~M60的六角螺母。

德标DIN934六角螺母图纸:

六角螺母图纸

DIN934六角螺母标准及规格参数表:单位MM

螺纹规格d 螺距P da dw e m m' s
min max min min max min min max min
M1 0.25 1 1.15 2 2.71 0.8 0.55 0.44 2.5 2.4
M1.2 0.25 1.2 1.4 2.1 3.28 1 0.75 0.6 3 2.9
M1.4 0.3 1.4 1.6 2.1 3.28 1.2 0.95 0.76 3 2.9
M1.6 0.35 1.6 1.84 2.4 3.41 1.3 1.05 0.84 3.2 3.02
M2 0.4 2 2.3 3.2 4.32 1.6 1.35 1.08 4 3.82
M2.5 0.45 2.5 2.9 4.1 5.45 2 1.75 1.4 5 4.82
M3 0.5 3 3.45 4.5 6.01 2.4 2.15 1.72 5.5 5.32
M3.5 0.6 3.5 4 5 6.58 2.8 2.55 2.04 6 5.82
M4 0.7 4 4.6 5.8 7.66 3.2 2.9 2.32 7 6.78
M5 0.8 5 5.75 6.8 8.79 4 3.7 2.96 8 7.78
M6 1 6 6.75 8.8 11.05 5 4.7 3.76 10 9.78
M7 1 7 7.75 9.5 12.12 5.5 5.2 4.16 11 10.73
M8 1.25 8 8.75 11.3 14.38 6.5 6.14 4.91 13 12.73
M10 1.5 10 10.8 15.3 18.9 8 7.64 6.11 17 16.73
M12 1.75 12 13 17.2 21.1 10 9.64 7.71 19 18.67
M14 2 14 15.1 20.2 24.49 11 10.3 8.24 22 21.67
M16 2 16 17.3 22.2 26.75 13 12.3 9.84 24 23.67
M18 2.5 18 19.5 25.3 29.56 15 14.3 11.44 27 26.16
M20 2.5 20 21.6 28.2 32.95 16 14.9 11.92 30 29.16
M22 2.5 22 23.7 29.5 35.03 18 16.9 13.52 32 31
M24 3 24 25.9 33.2 39.55 19 17.7 14.16 36 35
M27 3 27 29.1 38 45.2 22 20.7 16.56 41 40
M30 3.5 30 32.4 42.7 50.85 24 22.7 18.16 46 45
M33 3.5 33 35.6 46.6 55.37 26 24.7 19.76 50 49
M36 4 36 38.9 51.1 60.79 29 27.4 21.92 55 53.8
M39 4 39 42.1 55.9 66.44 31 29.4 23.52 60 58.8
M42 4.5 42 45.4 60.6 71.3 34 32.4 25.9 65 63.1
M45 4.5 45 48.6 64.7 76.95 36 34.4 27.5 70 68.1
M48 5 48 51.8 69.4 82.6 38 36.4 29.1 75 73.1
M52 5 52 56.2 74.2 88.25 42 40.4 32.3 80 78.1
M56 5.5 56 60.5 78.7 93.56 45 43.4 34.7 85 82.8
M60 5.5 60 64.8 83.4 99.21 48 46.4 37.1 90 87.8
M64 6 64 69.1 88.2 104.86 51 49.1 39.3 95 92.8
M68 6 68 73.4 92.9 110.51 54 52.1 41.7 100 97.8

DIN934六角螺母标示方法

DIN934六角螺母标记示例:

螺纹规格D=M12、性能等级为8级的六角螺母的标记:

六角螺母 DIN934-M12-8

螺纹规格D=M20、性能等级为8级、产品等级为A级的六角螺母的标记:

六角螺母 DIN934-M20-8-A

DIN934六角螺母材质

DIN934六角螺母按材质的不同分为:碳钢六角螺母、不锈钢六角螺母、有色金属六角螺母等三大类。

碳钢六角螺母的强度等级:M2.5以下为6级,M3-M39为6级、8级、10级,M39以上需协商。

碳钢六角螺母各性能等级适用的材质,其化学成分应符合材料标准的规定,参照下表:

性能等级 化学成分/%
C Mn P S
max min max max
4、5、6 0.5 0.06 0.15
8、 9 04 0.58 0.25 0.06 0.15
10 05 0.58 0.3 0.048 0.058
12 0.58 0.45 0.048 0.058

性能等级为4、5、6、04、05级的螺母可以用易切钢制造,其硫、磷及铅的最大含量为:硫0.30%;磷0.11%;铅0.35%。

性能等级为10、12级的螺母,为改善螺母的机械性能,必要时可增添合金元素。

不锈钢六角螺母的强度等级:M39以下A2-70或A4-70、A4-80,M39以上需经协商。

不锈钢六角螺母材质的化学成分:

类别 组别 化学成分/%
C Si Mn P S Cr Mo Ni Cu
奥氏体 A2 0.1 1 2 0.05 0.03 15~20 - 8~19 4
A4 0.08 1 2 0.045 0.03 16~18.5 2〜3 10~15 1

注意:如铬含量低于17%,则镍的最小含量应为12%。对最大含碳量达到0.03%的奥氏体不锈钢,氮含量最高可达到0.22%。对较大直径的产品,为达到规定的机械性能,在制造者的说明书中, 可能有较高的碳含量,但对奥氏体钢不应超过0.12%。

有色金属的六角螺母,性能等级:CU2、CU3、AL4。

有色金属六角螺母日常用的较少,大概介绍下:CU2材料牌号:CuZu37,CU3材料牌号:CuZn39Pb3,AL4材料牌号:AlCu4MgSi。

DIN934六角螺母的性能

DIN934碳钢六角螺母的机械性能如下:

螺纹规格 性能等级
6 8 8 10
保证应力Sp/Mpa 维氏硬度 HV 热处理 保证应力Sp/Mpa 维氏硬度 HV 热处理 保证应力Sp/Mpa 维氏硬度 HV 热处理 保证应力Sp/Mpa 维氏硬度 HV 热处理
min max min max min max min max
M4 600 150 302 不淬火回火 800 180 302 不淬火回火     1040 272 353 淬火并回火
M4 M7 670 855 200 1040
M7 M10 680 870 1040
M10 M16 700 880 1050
M16 M39 720 170 920 233 353 淬火并回火 890 180 302 不淬火回火 1060

不锈钢六角螺母的机械性能:

类别 组别 性能等级 螺纹直径范围D/mm 保证应力 Sp/MPa
1型螺母 (m≥0.8D) 薄螺母 (0.5D≤m<0.8D) 1型螺母 (m≥0.8D) 薄螺母 (0.5D≤m<0.8D)
奥氏体 A1、A2、A3、A4、A5 50 25 ≤39 500 250
70 35 ≤24 700 350
80 40 ≤24 800 400

螺母性能等级的含义是国际通用的标准,相同性能等级的螺母,不管其材料和产地的区别,其性能是相同的,故在选用合用的六角螺母时,依性能等级选用即可。

德标六角螺母的技术条件及引用标准:

材料 碳钢 不锈钢 有色金属
一般要求 按DIN267第1部分规定
螺纹 公差 6H
标准 DIN13第12和15部分
机械性能 等级 D≤M2.5:6, D≤M39:A2-70、A4-70, 按协议
M3≤D≤M39:6、8、10,
D>M39:按协议 D>M39:按协议
标准 DIN267第4部分 DIN267第11部分 DIN267第18部分
公差 产品等级 D≤16mm:A,D>16mm:B
标准 ISO4759第1部分
表面处理 不经处理 简单处理 简单处理
表面粗糙度按DIN267第2部分,表面瑕疵按DIN267第20部分
扩径试验按DIN267第21部分
电镀按DIN267第9部分
热浸镀按DIN267第10部分
验收及包装 验收检查按DIN267第5部分

DIN934六角螺母的应用

德标DIN934六角螺母应用比较广泛,多与螺栓、螺柱、螺钉配合使用,起联接紧固作用。A级(适用于螺纹公称直径D≤16 mm)和B级(适用于D> 16 mm)螺母用于表面粗糙度较小、对精度要求较高的机器、设备或结构上。特点是紧固力量比较大,安装时可以使用活扳手、开口扳手或者眼镜扳手,以上扳手都需要较大的操作空间。

大图赏析

不锈钢SUS304德标DIN934六角螺母:

六角螺母

不锈钢SUS316德标DIN934六角螺母:

六角螺母
