PF41/PF42松不脱螺钉标准与规格

链接来源
本页面来源于如下商品的介绍链接,如需购买具体商品,请点击:
PF41/PF42类松不脱螺钉:http://www.luosijie.com/list.html?cat_id=20
PF41/PF42松不脱螺钉简述

PF41、PF42松不脱螺钉是涨铆式弹簧螺钉。安装时采用扩口翻边的方式铆接于面板上,又称为翻边面板螺丝。

PF41/PF42涨铆式弹簧螺钉是由手拧套、铆接套、螺钉、弹簧四部分组合而成。手拧套一般有直纹滚花。下图是一组PF41/42翻边面板螺丝。

pf41松不脱螺钉
PF41/PF42松不脱螺钉标准

PF41/PF42松不脱螺钉的螺纹规格有M3、M3.5、M4、M5、M6五类,美制从#4-40~~1/4-20。公制和美制规格的参数基本相同。

PF41松不脱的公制和美制每个螺纹都有四个长度,而PF42松不脱的公制和美制只有最小螺纹(M3和#4-40)有四个长度,其它螺纹只有三个长度。

PF41/PF42松不脱螺钉标准及规格参数:

pf41松不脱螺钉图纸pf41松不脱螺钉图纸

PF41/PF42松不脱螺钉标准:

螺纹尺寸 型号TYPE 螺纹代码 THREAD CODE 规格代号 板厚 A B G T1 T2 E
美制  Unified 公制  Metric 美制 公制 SHANK CODE MIN-MAX SHEET THICKNESS ±0.1 ±0.1 ±0.4 ±0.2 NOM ±0.25
Unified Metric
.112-40      (#4-40) M3X0.5 PF41 440 M3 0 0.8-1.5 1.0 0.4 4 12.1 11.3 10.5
1 5.7 13.8
2 7.2 15.3
3 8.8 16.9
PF42 0 1.5-2.5 1.8 0.4 4.7 12.8
1 6.4 14.5
2 7.9 16
3 9.5 17.6
.138-32        ( #6-32) M3.5X0.6 PF41 632 M3.5 0 1.5-3.2 1.8 0.4 6 16.4 15.3 11.5
1 7.6 18
2 9.2 19.6
3 10.8 21.2
PF42 0 3.2-4.8 3.4 1.6 7.6 18
1 9.2 19.6
2 10.8 21.2
.164-32        (#8-32) M4X0.7 PF41 832 M4 0 1.5-3.2 1.8 0.4 6.4 16.9 15.6 13
1 8 18.5
2 9.5 20
3 11.1 21.6
PF42 0 3.2-4.8 3.4 1.6 8 18.5
1 9.5 20
2 11.1 21.6
.190-32  (#10-32) M5X0.8 PF41 032 M5 0 1.5-3.2 1.8 0.4 6.4 16.9 15.6 13
1 8 18.5
2 9.5 20
3 11.1 21.6
PF42 0 3.2-4.8 3.4 1.6 8 18.5
1 9.5 20
2 11.1 21.6
.250-20       (1/4-20) M6X1 PF41 0420 M6 0 1.5-3.2 1.8 0.4 7.8 20.5 19.3 14.7
1 9.4 22.1
2 11 23.7
3 12.6 25.3
PF42 0 3.2-4.8 3.4 1.6 9.4 22.1
1 11 23.7
2 12.6 25.3

PF41/PF42松不脱螺钉区别
pf41/pf42松不脱螺钉

左边的图中是PF41、PF42松不脱螺钉,虽然它们长的一样,但还是可以很明显的看出它们的铆接套尺寸长度不一致。PF42松不脱相对比PF41松不脱的铆接套要长一些。


回到PF41/PF42松不脱标准,参数表里的数据显示它们的铆接板厚也是有差别的,PF41松不脱用于铆接较薄一点的板,PF42松不脱更倾向于铆接较厚的板,最厚可铆接4.8MM,约5MM的板厚。


如果要选用这类松不脱螺钉,可根据所要铆接的板厚直接挑选相应的规格尺寸就行了。我公司还可订制特殊的尺寸长度,满足不同需求,欢迎咨询。



PF41/PF42松不脱螺钉安装方法

PF41/PF42松不脱螺钉安装动态展示如下所示,用涨铆的方式将铆接套的定位圈扩口,再施加一定的压力使扩口翻边铆接于薄板上,铆接完成后与薄板背面保持平齐了。


安装步骤:

1、将涨铆式弹簧螺钉放入带有凹槽的底座工装中

2、在薄板上冲好相对应尺寸的安装孔及打好沉孔

3、将薄板平放在松不脱螺钉上方

4、调好铆压设备的相关参数,均匀的平压,使定位圈扩口

5、铆压平整,完成安装

有没有发现,涨铆式弹簧螺钉和压铆式弹簧螺钉在安装上不同。涨铆式弹簧螺钉安装时除了冲孔,还要打沉孔,具体怎么开参考上文图纸。

板孔开孔的尺寸参考下表:

型号 公制 M3 M3.5 M4 M5 M6
美制 440 632 832 032 0420
安装孔 +0.05 4.75 5.4 6.75 6.75 8.2
C -0.1 4.73 5.38 6.73 6.73 8.17

涨铆铆接用的压机冲头也比较特别,和压铆的冲头不同,先来看看它的尺寸参数。

pf41/pf42松不脱螺钉图纸

公制美制规格的安装压机冲头尺寸表:

公制MM 美制INCH
螺纹 压机冲头尺寸 螺纹INCH 压机冲头尺寸
A B A B
Code +0.08 ±0.05 Code +.003 ±.002
M3 3.12 3.38 440 0.123 0.133
M3.5 5.13 5.33 632 0.143 0.156
M4 5.13 5.33 832 0.202 0.21
M5 5.13 5.33 032 0.202 0.21
M6 6.48 6.71 0420 0.255 0.264

PF41/PF42松不脱螺钉底座工装尺寸表:

公制MM 美制INCH
螺纹 下模工装底座尺寸 螺纹 下模工装底座尺寸
S K S K
Code +0.05 ±0.03 Code ±.002 ±.001
M3 6.6 11.1 440 .260 .437
M3.5 9.9 11.9 632 .390 .468
M4 9.9 13.5 832 .390 .531
M5 9.9 13.5 032 .390 .531
M6 12.2 15.2 0420 .480 .598

PF41/PF42松不脱螺钉安装力、拉出力标准

PF41/PF42翻边面板螺丝的安装力、拉出力测试参数是相同的,公制和美制的参数不同,具体标准参考下表。

安装力、拉出力标准:

公制MM 美制INCH
螺纹 安装力KN 拉出力N 螺纹 安装力lbs 拉出力lbs
M3 1.1 360 440 250 81
M3.5 1.5 800 632 300 175
M4 1.5 800 832 350 180
M5 1.5 800 032 350 180
M6 2 890 0420 400 200

PF41/PF42松不脱螺钉材质

PF41/PF42松不脱螺钉由铝制手拧套、铝制铆接套、不锈钢螺钉、不锈钢弹簧四个部分组成,每个部分的材质分别如下:

型号 组合部件 材质  牌号 表面处理
PF41、PF42 手拧套 6063 本色或阳极发黑
铆接套 6063 本色或阳极发黑
螺钉 不锈钢 sus304 表面钝化
弹簧 不锈钢 sus304 表面钝化

PF41/PF42松不脱螺钉应用范围

PF41/PF42松不脱螺钉因其扩口翻边的安装方式,不需要很大的安装力,可用于靠近面板边缘的应用环境,适用于喷漆面板及不同硬度的面板。

翻边的铆接方式,可用于更薄的板材,增加铆接的牢固程度,不易脱落。

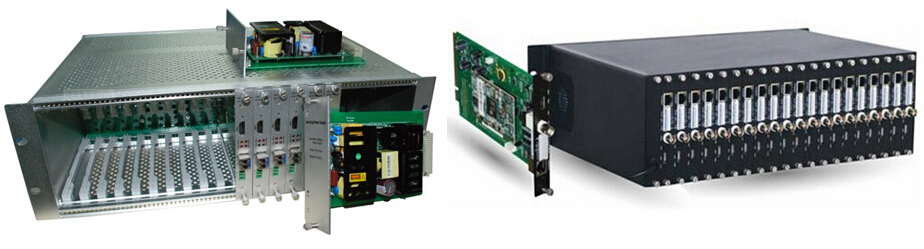

下图是一组装有松不脱螺钉的机箱图片,类似于这种靠近面板边缘的最适合用PF41/PF42涨铆式弹簧螺钉,占用面积小,铆接方便。

松不脱螺钉应用

当然,PF41/PF42松不脱螺钉不仅仅适用于机箱,还适用于各种板材,广泛应用于电子,货柜箱,造船业,建筑装簧设计等等。

螺丝街供应各种型号规格的松不脱螺钉,还可根据需求订制,质好价优,欢迎选购。
