PF16/PF26松不脱螺钉标准与规格
PF16/PF26类松不脱螺钉:http://www.luosijie.com/list.html?cat_id=21
PF16、PF26类松不脱螺钉是浮动式松不脱螺钉、可调试弹簧螺丝。
PF16/PF26松不脱螺钉是由五个部分组成:手拧套、弹簧、压铆套、螺钉、垫圈。

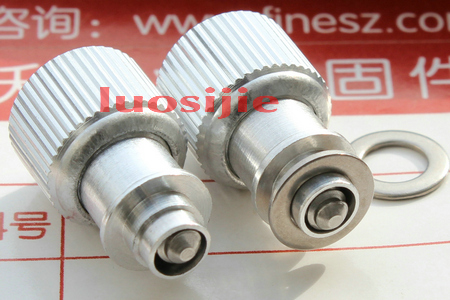

图中是PF16/PF26松不脱螺钉,手拧套拉直纹设计,压铆套没有花齿,却多了个垫圈。这个垫圈有什么作用呢?在螺钉上加上垫圈,当螺钉与薄板铆接好后,螺钉可在板孔内随意的来回调动,所以也称为可调式弹簧螺丝。而且它增加了螺丝与面板表面的接触面积,还可以防止薄板表面被磨坏的可能。
在安装后,如果板材和安装孔没有对齐,这时候用PF16/PF26浮动式松不脱螺钉可补偿之间产生的偏差,它的浮动范围一般为1.5MM。
PF16/PF26松不脱螺钉的螺纹规格公制的从M3~~M6,美制从#4-40~~1/4-20。
浮动式松不脱螺钉公制规格和美制规格的参数大致是相同的,PF16松不脱的公制和美制每个螺纹都有三个长度,PF26松不脱的公制和美制每个螺纹各二个长度。

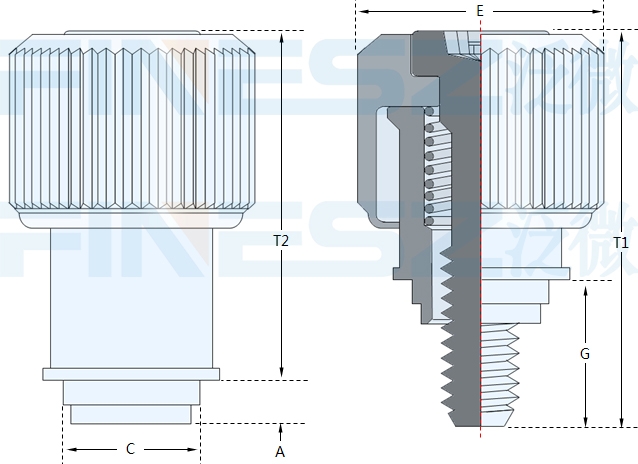

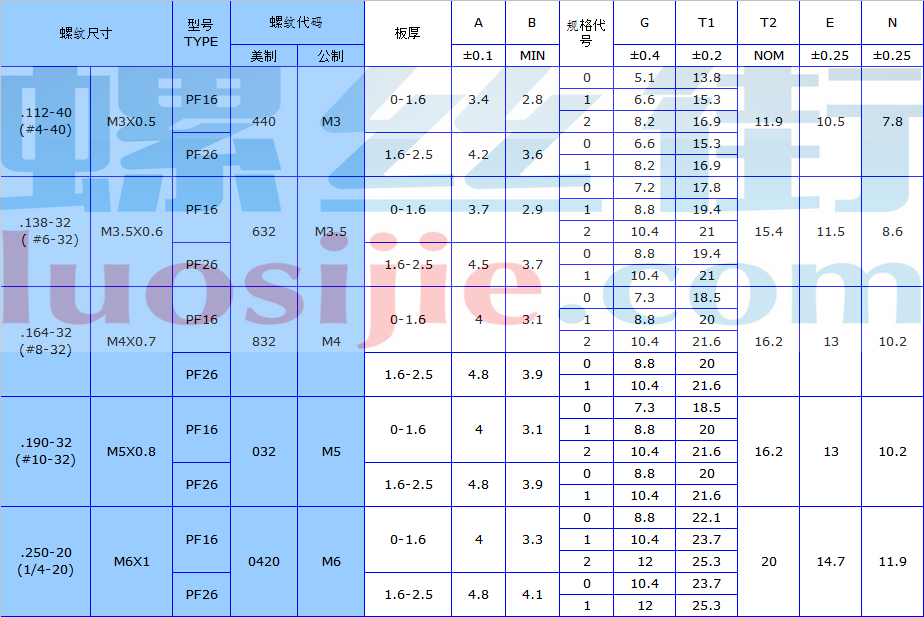

PF16/PF26松不脱螺钉标准及规格参数:

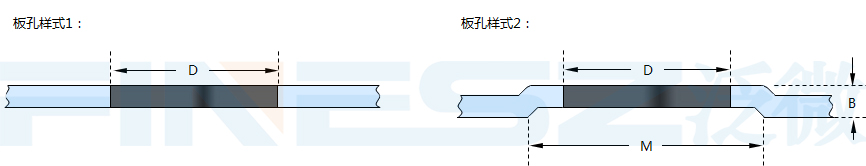

所配套的垫片:板孔的样式:
PF16/PF26松不脱螺钉标准:
PF16/26松不脱螺钉主要区别就是它们所对应的板厚不一样,PF16可调式弹簧螺丝对应的板厚是1.6MM以下,而PF26可调式弹簧螺丝所对应的板厚是2.5MM以下,1.6MM以上。
这点在PF16、PF26松不脱标准里也有体现,故在需铆接的板厚小于1.6MM时就用PF16松不脱弹簧螺钉,板厚大于1.6MM时用PF26松不脱弹簧螺钉。
上图为PF16/PF26松不脱螺钉动态安装图,在安装完成后,螺钉可在板孔内来回调动,也称为浮动安装。浮动安装可补偿产品与预开孔的偏差。
安装步骤:
1、将松不脱螺钉放入带有凹槽的底座工装中
2、在薄板上冲好相对应的安装孔
3、将薄板平放在松不脱螺钉上
4、再将垫圈放置于薄板孔上
5、调好压铆设备的相关参数,均匀的平压
5、完成安装
上文中提过它的浮动范围大约为1.5MM,那这个参数是怎么来的呢,参照上文图纸,可调范围即D-C,数据可参考板孔尺寸参数表。
板孔开孔的尺寸参考下表:
型号 | D | C | M | driver | |
公制 | 美制 | 0.08 | 0.06 | min | size |
M3 | 440 | 6.4 | 4.9 | 9.4 | 1# |
M3.5 | 632 | 7.2 | 5.7 | 10.3 | 2# |
M4 | 832 | 8.8 | 7.3 | 12 | 2# |
M5 | 032 | 8.8 | 7.3 | 12 | 2# |
M6 | 0420 | 10.5 | 8.9 | 13.5 | 3# |

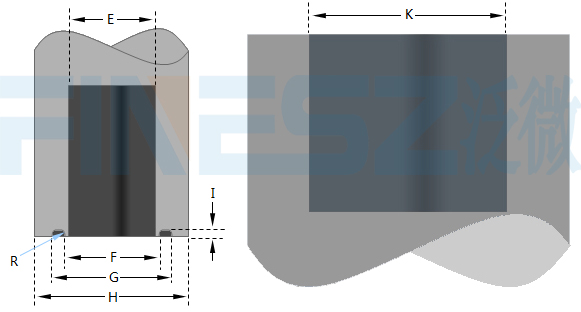

压铆时压机冲头尺寸及放置螺钉的底座尺寸如下所示:
参照上图图纸,公制规格的工装尺寸表:单位MM
螺纹 | 下模工装底座尺寸 | 压机冲头尺寸 | |||||||
S | K | E | F | G | H | I | R(共四处) | I | |
Code | ±0.05 | ±0.03 | +0.08 | ±0.03 | ±0.08 | Min | ±0.1 | ±0.1 | |
M3 | 6.6 | 11.1 | 3.05 | 3.43 | 5.18 | 6.35 | 0.381 | R0.25 | 0.38 |
M3.5 | 9.9 | 11.9 | 3.56 | 4.04 | 6.32 | 7.62 | 0.381 | R0.25 | 0.38 |
M4 | 9.9 | 13.5 | 5.11 | 5.51 | 8.64 | 10.16 | 0.711 | R0.25 | 0.71 |
M5 | 9.9 | 13.5 | 5.11 | 5.51 | 8.64 | 10.16 | 0.711 | R0.25 | 0.71 |
M6 | 12.2 | 15.2 | 6.88 | 6.88 | 10.92 | 12.7 | 0.711 | R0.25 | 0.71 |
美制规格的工装尺寸表:单位INCH
螺纹 | 下模工装底座尺寸 | 压机冲头尺寸 | |||||||
S | K | E | F | G | H | I | R(共四处) | I | |
Code | ±.002 | ±.001 | +.003 | ±.001 | ±.003 | Min | ±.004 | ±.004 | |
440 | 0.26 | 0.437 | 0.12 | 0.135 | 0.204 | 0.25 | 0.015 | R.01 | 0.015 |
632 | 0.39 | 0.468 | 0.14 | 0.159 | 0.249 | 0.3 | 0.15 | R.01 | 0.015 |
832 | 0.39 | 0.531 | 0.201 | 0.217 | 0.34 | 0.4 | 0.028 | R.01 | 0.028 |
032 | 0.39 | 0.531 | 0.201 | 0.217 | 0.34 | 0.4 | 0.028 | R.01 | 0.028 |
0420 | 0.48 | 0.598 | 0.252 | 0.271 | 0.43 | 0.5 | 0.028 | R.01 | 0.028 |
PF16/PF26松不脱螺钉的安装力、推出力标准是相一致的,公制规格和美制规格的有所不同,具体标准参考下表。
PF16/PF26松不脱螺钉安装力、推出力标准:
公制规格MM | 美制规格INCH | ||||
规格 | 安装力KN | 推出力N | 规格 | 安装力lbs | 推出力lbs |
M3 | 1.1 | 360 | 440 | 250 | 81 |
M3.5 | 1.5 | 800 | 632 | 300 | 175 |
M4 | 1.5 | 800 | 832 | 350 | 180 |
M5 | 1.5 | 800 | 032 | 350 | 180 |
M6 | 2 | 890 | 0420 | 400 | 200 |
总是会有人问,怎么我安装你们的产品达不到这个标准呀?你得给我保证一定要达到这个标准。这有点强人所难了啊喂!
众所周知,安装板的材质、操作步骤的变化及安装孔的尺寸等等因素,都会对最终测试所得数据产生差异化。
在这里要再次申明一下,文中所示的各项参数标准,均为在指定条件下按正常的操作流程安装所得值的平均数值,仅供参考。
PF16/PF26松不脱螺钉由五个部分组成,每个部件的材质分别如下:
型号 | 组合部件 | 材质 | 牌号 |
PF16、PF26 | 手拧套 | 铝 | 6063 |
螺钉 | 不锈钢 | sus304 | |
压铆套 | 铝 | 6063 | |
弹簧 | 不锈钢 | sus304 | |
垫圈 | 不锈钢 | sus304 |
铝质材质需做表面处理,可本色或依据不同场合需求做阳极氧化发黑处理。注:点击蓝色字体可查看详细的材质成份信息。
在文中的图纸上可以看到,PF16/PF26松不脱螺钉不仅可应用于配合面间允许有间隙的场合,还可以应用于配合面间不允许有间隙的环境。
PF16/PF26松不脱螺钉浮动式安装特性,螺钉可来回自由调动,故常作为活动件功能使用,多用于机柜、机箱、面板上等。
