T形槽用螺栓,顾名思义就是与T形槽配合使用的螺栓,又称T形螺栓。直接放入T形槽内,通过螺纹固定连接。安装过程中它能自动定位锁紧,常与法兰螺母配合使用,是安装角件等型材配件的好帮手。

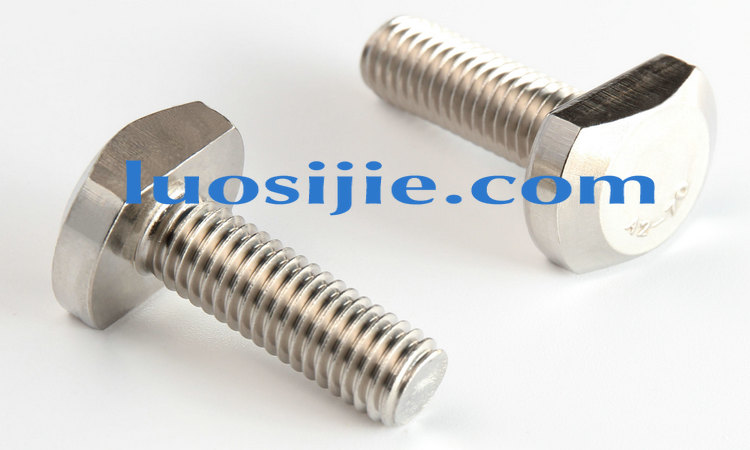

图中是SUS304不锈钢的GB37槽用T形螺栓:
GB37 T形槽用螺栓是引用国家标准GB/T37-1988,标准规定了螺纹规格为M5-M48、B级的T形槽用螺栓。

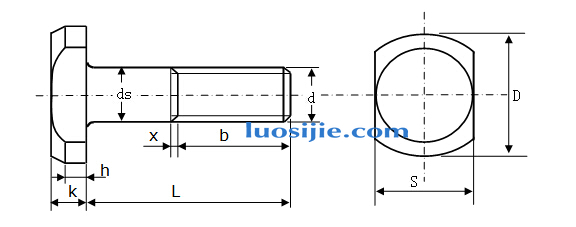

GB37 T形槽用螺栓的图纸:
GB37 T形槽用螺栓标准规格参数表:
螺纹规格d | 螺距P | b | da | ds | D | k | h | s | x | ||||||
L≤125 | 125<L≤200 | 200<L | max | max | min | max | min | 公称 | max | min | |||||
M5 | 0.8 | 16 | 22 | 35 | 5.7 | 5 | 4.7 | 12 | 4.24 | 3.76 | 2.8 | 9 | 9 | 8.64 | 2 |
M6 | 1 | 18 | 24 | 37 | 6.8 | 6 | 5.7 | 16 | 5.24 | 5.76 | 3.4 | 12 | 12 | 11.57 | 2.5 |
M8 | 1.25 | 22 | 28 | 41 | 9.2 | 8 | 7.64 | 20 | 6.24 | 5.76 | 4.1 | 14 | 14 | 13.57 | 3.2 |
M10 | 1.5 | 26 | 32 | 45 | 11.2 | 10 | 9.64 | 25 | 7.29 | 6.71 | 4.8 | 18 | 18 | 17.57 | 3.8 |
M12 | 1.75 | 30 | 36 | 49 | 13.7 | 12 | 11.57 | 30 | 9.29 | 8.71 | 6.5 | 22 | 22 | 21.16 | 4.2 |
M16 | 2 | 38 | 44 | 57 | 17.7 | 16 | 15.57 | 38 | 12.35 | 11.65 | 9 | 28 | 28 | 27.16 | 5 |
M20 | 2.5 | 46 | 52 | 65 | 22.4 | 20 | 19.48 | 46 | 14.35 | 13.65 | 10.4 | 34 | 34 | 33 | 6.3 |
M24 | 3 | 54 | 60 | 73 | 26.4 | 24 | 23.48 | 58 | 16.35 | 15.65 | 11.8 | 44 | 44 | 43 | 7.5 |
M30 | 4 | 66 | 72 | 85 | 33.4 | 30 | 29.48 | 25 | 20.42 | 19.58 | 14.5 | 57 | 57 | 55.8 | 8.8 |
M36 | 4 | - | 84 | 97 | 39.4 | 36 | 35.38 | 85 | 24.42 | 23.58 | 18.5 | 67 | 67 | 65.1 | 10 |
M42 | 5 | - | 96 | 109 | 45.6 | 42 | 41.38 | 95 | 28.42 | 27.58 | 22 | 76 | 76 | 74.1 | 11.3 |
M48 | 5 | - | 108 | 121 | 52.6 | 48 | 47.38 | 105 | 32.5 | 31.5 | 26 | 86 | 86 | 83.8 | 12.5 |
GB37 T形螺栓标记方法按GB1237规定。
GB37 T形槽用螺栓标注示例:
螺纹规格d=M8,公称长度L=50,性能等级为8.8级,表面氧化的T形槽用螺栓标记为:
T形槽用螺栓 GB37 M8*50。
GB37 T形槽用螺栓材质为碳钢,虽然国标只规定了碳钢,但我们也有不锈钢的T形槽用螺栓,可满足不同需求。不锈钢多采用SUS304,抗腐蚀性较好。
T形槽用螺栓材质可选用:45#钢、40Cr、35CrMoA等。
T形槽用螺栓抗拉强度:抗拉强度≥500-600MPa,屈服强度≥300-355MPa,硬度≥HRC50-55。
碳钢T形槽用螺栓一般都要表面处理,GB37 T形螺栓表面处理氧化或镀锌钝化。当然也还有其它的处理方式,如:发黑、电镀白锌、电镀蓝白锌、镀彩锌、达克罗等表面处理可供选择。
GB37 T形槽用螺栓技术条件及引用标准:
材料 | 碳钢 | |
螺纹 | 公差 | 6g |
标准 | GB196、GB197 | |
机械性能 | 等级 | d<39:8.8级,d>39:按协议 |
标准 | GB3098.1 | |
公差 | 产品等级 | B |
标准 | GB/T 3103.1-2000 | |
表面处理 | 氧化 | |
镀锌钝化 GB5267 | ||
表面缺陷 | GB5779.1 | |
验收及包装 | GB/T 90 |
由于T形槽用螺栓结构的特殊性,不进行楔负载及头杆结合强度试验。
GB37 T型槽用螺栓应用也蛮广泛的,比如:太阳能支架上使用、造纸机器上固定机器底部使用、风力发电的风机上使用等等其他需要使用T型螺栓的地方,最常用于起重、冶金、机械设备及动力机械设备的装配、调试固定机械设备等等。
